Zintegrowane obiekty inżynieryjne jako alternatywa dla nasypów ziemnych KDP
Prowadzenie wybranych odcinków kolei dużych prędkości w Polsce na ciągłych estakadach żelbetowych lub sprężonych o małej wysokości konstrukcyjnej może być alternatywą dla tradycyjnych nasypów ziemnych. Klasyczny nasyp, mimo swej popularności, w przypadku KDP może generować istotne problemy techniczne, środowiskowe i społeczne. Dotyczą one przede wszystkim ryzyka wystąpienia nierównomiernych osiadań, znacznego zakresu robót ziemnych, ingerencji w stosunki wodne oraz tworzenia bariery dla ludzi, zwierząt i lokalnej komunikacji.
Fot. © LoL – stock.adobe.com
Rozwój kolei dużych prędkości (KDP) w Polsce powinien być traktowany nie tylko jako przedsięwzięcie transportowe, ale również jako okazja do nowego spojrzenia na sposób kształtowania infrastruktury liniowej na terenie naszego kraju, zwłaszcza ze względu na skalę planowanej inwestycji [1]. Dotychczas model budowy linii kolejowych opierał się w znacznej mierze na prowadzeniu torów po nasypach, w wykopach oraz na punktowo rozmieszczonych obiektach inżynieryjnych.
>> Przetarg na budowę podstacji trakcyjnych dla KDP
>> Porozumienia dotyczące energetyki kolejowej
>> Umowa na prace projektowe dla odcinka KDP w Łodzi podpisana
Klasyczny nasyp – technicznie znany i powszechnie stosowany – w przypadku KDP ujawnia wiele utrudnień. Wysokie wymagania geometryczne, konieczność zachowania trwałej niwelety toru, ograniczona tolerancja na nierównomierne osiadania oraz duże znaczenie oddziaływań dynamicznych sprawiają, że nie zawsze jest to rozwiązanie optymalne.
Istotnym zagadnieniem jest wpływ nasypów kolejowych na otoczenie. Nasyp, nawet stosunkowo niski, tworzy w krajobrazie barierę przestrzenną. Przerywa naturalne ciągi migracji zwierząt, utrudnia przepływ wód powierzchniowych, komplikuje układ lokalnych dróg rolniczych i gospodarczych, a także generuje potrzebę budowy przepustów, przejść dla zwierząt, wiaduktów drogowych oraz urządzeń odwodnieniowych. Linia kolejowa projektowana na nasypie nie jest więc jedynie ciągiem torów, lecz rozbudowanym systemem obiektów, które muszą kompensować negatywne skutki przecięcia terenu (wpisane w nasypy konstrukcje inżynieryjne zakłócają homogeniczność ciągu torowego, powodując nieciągłości związane z reologią w trakcie eksploatacji).

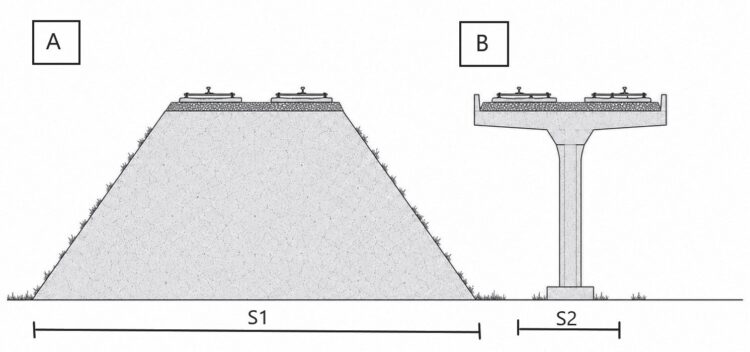

Rys. 1. Porównanie zajętości terenu S przebiegu linii magistralnej dla: a) rozwiązania klasycznego – w formie nasypu gruntowego, b) konstrukcji inżynierskiej w postaci jednosłupowej estakady kolejowej. Rys. autorów
Alternatywą dla takiego modelu może być prowadzenie wybranych odcinków linii KDP na ciągłych estakadach żelbetowych lub sprężonych o niskiej wysokości konstrukcyjnej. Nie chodzi tu o pojedynczy obiekt nad przeszkodą, lecz powtarzalny system konstrukcyjny zastępujący nasyp. Nowoczesne estakady umożliwiają zachowanie wolnej przestrzeni pod linią kolejową [2]. Takie rozwiązanie ogranicza efekt barierowy i upraszcza przekraczanie dróg, rowów, cieków oraz dolin. W wielu przypadkach zastosowanie niskich estakad może zmniejszyć ryzyko wystąpienia deformacji toru wynikających z osiadań nasypów lub niejednorodności podłoża, a także zredukować zakres robót ziemnych.

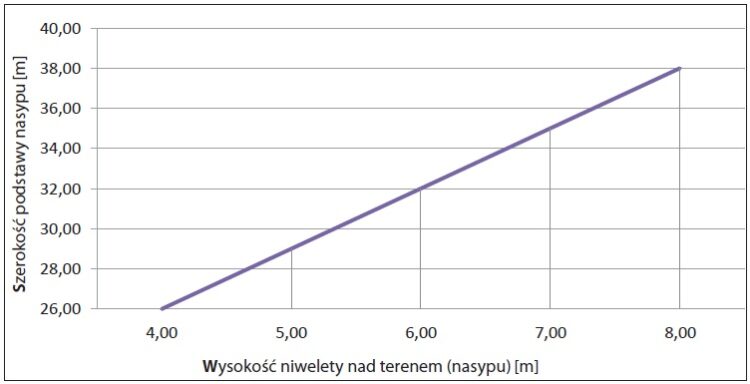

Rys. 2. Wykres zajętości terenu przez nasyp kolejowy dwutorowej linii magistralnej w zależności od jego wysokości. Rys. autorów
Porównanie przebiegu linii magistralnej dla rozwiązania klasycznego – w formie nasypu gruntowego – oraz konstrukcji inżynierskiej w postaci jednosłupowej estakady kolejowej przedstawiono na rys. 1. Na rys. 2 zaprezentowano zajętość terenu przez nasyp kolejowy dwutorowej linii magistralnej w zależności od jego wysokości (bez uwzględnienia dróg technicznych i odwodnienia w postaci rowów – ze względu na zmienne parametry).
W dalszej części artykułu:
Przegląd rozwiązań stosowanych na świecie
Optymalizacja schematu statycznego
Materiały konstrukcyjne
Wyposażenie
Oczekiwane efekty gospodarcze i społeczne
Utrzymanie eksploatacyjne
>>> Cały artykuł dostępny jest w numerze 6/2026 miesięcznika „Inżynier Budownictwa”.
>>> Członkowie Polskiej Izby Inżynierów Budownictwa mają dostęp do miesięcznika przez portal członkowski >>>
prof. dr hab. inż. Adam Wysokowski
kierownik Zakładu Inżynierii Drogowej, Kolejowej, Mostów i Tuneli, Uniwersytet Zielonogórski, przewodniczący Związku Mostowców RP
mgr inż. Jerzy Howis
Infrastruktura Komunikacyjna Sp. z o.o., Żmigród
Literatura
[1] Majewski J., Malepszak P., „Polska droga do kolei dużych prędkości – analiza wyzwań i perspektywy rozwoju” w: Przegląd Komunikacyjny, nr 3–4, 2025, s. 16–21.
[2] Romo J., Pérez-Caldentey A., Cuadrado M., High-speed Railway Bridges. Conceptual Design Guide, Berlin: Ernst & Sohn, 2023.
