W projektowaniu i eksploatacji budynków dużo uwagi poświęca się systemom sygnalizacji pożaru, instalacjom hydrantowym, gaśnicom, oddymianiu czy organizacji dróg ewakuacyjnych. Znacznie rzadziej równie poważnie traktowane jest jednak oznakowanie bezpieczeństwa, mimo że to właśnie ono w sytuacji zagrożenia ma pomóc użytkownikom szybko zlokalizować wyjście ewakuacyjne, gaśnicę, hydrant, przycisk alarmowy lub punkt pierwszej pomocy.
W praktyce błędy w oznakowaniu pojawiają się zarówno w nowych inwestycjach, jak i w obiektach modernizowanych, rozbudowywanych lub adaptowanych do nowych funkcji. Problem dotyczy m.in. biurowców, hal magazynowych, budynków użyteczności publicznej, wspólnot mieszkaniowych, obiektów handlowych czy zakładów przemysłowych. Najczęściej nie wynika on z całkowitego braku oznaczeń, lecz z ich przypadkowego rozmieszczenia, niespójności, niedostosowania do układu obiektu lub pozostawienia nieaktualnych znaków po przebudowie.
Jak więc podejść do oznakowania ewakuacyjnego i przeciwpożarowego, aby było ono nie tylko formalnym elementem wyposażenia budynku, ale realnym wsparciem w sytuacji zagrożenia?
Spis treści
- Dlaczego oznakowanie bezpieczeństwa w budynku ma znaczenie praktyczne
- Jakie funkcje pełnią znaki ewakuacyjne i przeciwpożarowe
- Najczęstsze błędy w oznakowaniu obiektów
- Oznakowanie dróg ewakuacyjnych – co najczęściej zawodzi
- Jak oznaczać gaśnice, hydranty i urządzenia PPOŻ
- Oznakowanie w biurach, magazynach i obiektach użyteczności publicznej
- Znaki poziome i podłogowe jako uzupełnienie oznakowania pionowego
- Rozmiar, materiał i sposób montażu znaków
- Znaki fotoluminescencyjne – kiedy warto je stosować
- Audyt oznakowania w istniejącym budynku
- Najczęściej zadawane pytania (Q&A)
Dlaczego oznakowanie bezpieczeństwa w budynku ma znaczenie praktyczne
W sytuacji pożaru, zadymienia, awarii instalacji lub innego zagrożenia użytkownik budynku potrzebuje prostych, jednoznacznych informacji: którędy wyjść, gdzie znajduje się najbliższe wyjście ewakuacyjne, gdzie jest gaśnica, hydrant, ręczny ostrzegacz pożarowy lub punkt pierwszej pomocy. Właśnie taką funkcję pełnią znaki bezpieczeństwa BHP, które porządkują sposób poruszania się po obiekcie i ułatwiają szybkie reagowanie w sytuacji awaryjnej.
Dobrze zaprojektowane oznakowanie nie powinno być traktowane jako detal „na końcu inwestycji”, lecz jako element szerszego systemu bezpieczeństwa budynku. W praktyce oznacza to, że oznaczenia muszą być:
- czytelne z odpowiedniej odległości,
- rozmieszczone zgodnie z rzeczywistym przebiegiem dróg ewakuacyjnych,
- spójne w całym obiekcie,
- dostosowane do funkcji budynku i poziomu ryzyka,
- aktualne po każdej przebudowie, zmianie układu pomieszczeń lub relokacji sprzętu.
W wielu obiektach to właśnie oznakowanie decyduje o tym, czy użytkownik budynku intuicyjnie znajdzie drogę ewakuacji i sprzęt potrzebny do podjęcia pierwszej reakcji.

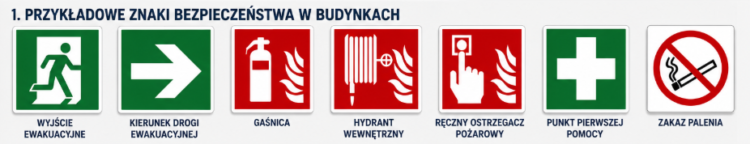

Jakie funkcje pełnią znaki ewakuacyjne i przeciwpożarowe
W praktyce oznakowanie bezpieczeństwa w budynku realizuje kilka równoległych zadań.
1. Wskazuje drogę ewakuacji
Pierwszą grupę stanowią znaki ewakuacyjne, których zadaniem jest prowadzenie użytkownika do bezpiecznego wyjścia z obiektu. Dotyczy to przede wszystkim oznaczeń:
- wyjść ewakuacyjnych,
- kierunku ewakuacji,
- schodów i ciągów komunikacyjnych prowadzących do wyjścia,
- punktów zbiórki do ewakuacji,
- lokalizacji punktów pierwszej pomocy.
W budynkach o bardziej rozbudowanym układzie funkcjonalnym – takich jak szkoły, urzędy, galerie handlowe, biurowce czy hale magazynowe – oznakowanie ewakuacyjne powinno tworzyć logiczny i czytelny ciąg prowadzący użytkownika od miejsca przebywania do wyjścia z budynku.
2. Ułatwia szybkie zlokalizowanie sprzętu przeciwpożarowego
Drugą grupę tworzą znaki przeciwpożarowe, które służą do oznaczania m.in.:
- gaśnic przenośnych i przewoźnych,
- hydrantów wewnętrznych,
- ręcznych ostrzegaczy pożarowych,
- przeciwpożarowych wyłączników prądu,
- drzwi przeciwpożarowych i innych urządzeń związanych z ochroną pożarową.
W sytuacji zagrożenia liczy się czas. Jeżeli gaśnica znajduje się we wnęce, za słupem, we fragmencie korytarza o słabej widoczności albo w otoczeniu wielu innych tablic informacyjnych, samo jej fizyczne rozmieszczenie nie wystarczy. Użytkownik musi jeszcze móc szybko ją zauważyć.
3. Porządkuje zasady bezpiecznego użytkowania obiektu
W zależności od charakteru obiektu oznakowanie może obejmować również:
- znaki zakazu,
- znaki nakazu,
- znaki ostrzegawcze,
- znaki informacyjne BHP,
- tablice dotyczące stref technicznych i urządzeń elektrycznych.
Takie rozwiązania są szczególnie ważne w halach produkcyjnych, warsztatach, magazynach, kotłowniach, rozdzielniach, laboratoriach i innych pomieszczeniach technicznych.
Najczęstsze błędy w oznakowaniu obiektów
W wielu przypadkach problemem nie jest brak oznakowania jako takiego, ale sposób, w jaki zostało ono wdrożone. Do najczęstszych błędów spotykanych w budynkach należą:
1. Oznakowanie „punktowe” zamiast ciągłego
W praktyce wciąż spotyka się obiekty, w których znak wyjścia ewakuacyjnego znajduje się wyłącznie nad samymi drzwiami, ale w ciągu komunikacyjnym nie ma oznaczeń kierunkowych prowadzących do tego wyjścia. W przypadku rozbudowanych korytarzy, skrzyżowań przejść czy zmian kondygnacji takie rozwiązanie jest niewystarczające.
2. Znaki zasłonięte przez wyposażenie obiektu
Bardzo częsty problem w biurach, magazynach i częściach wspólnych budynków to zasłonięcie oznaczeń przez:
- otwarte skrzydła drzwi,
- regały, szafy i zabudowę meblową,
- instalacje techniczne,
- elementy reklamowe lub informacyjne,
- sezonowe wyposażenie obiektu.
Formalnie znak nadal „jest”, ale praktycznie przestaje pełnić swoją funkcję.
3. Brak aktualizacji oznakowania po przebudowie
Zmiana układu pomieszczeń, wydzielenie nowych stref, relokacja gaśnic, przeniesienie hydrantu lub przebudowa recepcji i korytarzy powinny automatycznie uruchamiać przegląd oznakowania. Tymczasem w wielu obiektach po modernizacji pozostają stare tablice, nieaktualne kierunki ewakuacji lub oznaczenia odnoszące się do urządzeń, których już w danym miejscu nie ma.
4. Zbyt małe oznaczenia w dużych przestrzeniach
Wysokie hale magazynowe, duże klatki schodowe, ciągi komunikacyjne o znacznej długości czy obszerne hole wejściowe wymagają odpowiedniego doboru rozmiaru oznaczeń. Znak, który dobrze sprawdzi się w małym pomieszczeniu biurowym, może okazać się niewidoczny w magazynie wysokiego składowania.
5. Niespójność oznakowania w obrębie jednego obiektu
W starszych budynkach często spotyka się sytuację, w której część znaków pochodzi z różnych okresów, ma odmienne wymiary, różni się kolorystyką, materiałem i sposobem montażu. Taka mozaika utrudnia orientację i obniża czytelność całego systemu oznakowania.

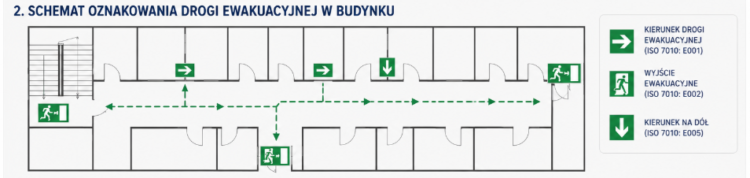

Oznakowanie dróg ewakuacyjnych – co najczęściej zawodzi
W przypadku dróg ewakuacyjnych kluczowe znaczenie ma nie tylko obecność oznaczeń, ale przede wszystkim ich logiczne rozmieszczenie. W praktyce warto spojrzeć na budynek z perspektywy użytkownika, który nie zna obiektu albo w sytuacji zagrożenia porusza się pod presją czasu i stresu.
Dobrze zaprojektowane oznakowanie ewakuacyjne powinno:
- prowadzić użytkownika od miejsca przebywania do wyjścia z budynku,
- uwzględniać wszystkie zmiany kierunku ruchu,
- być czytelne na skrzyżowaniach korytarzy i w strefach przejściowych,
- wskazywać wyjścia z klatek schodowych i dróg poziomych,
- zachowywać spójność na wszystkich kondygnacjach.
W praktyce oznacza to, że znaki ewakuacyjne powinny pojawiać się nie tylko nad samym wyjściem, ale również w punktach decyzyjnych, czyli tam, gdzie użytkownik musi wybrać kierunek dalszego ruchu. Dotyczy to m.in.:
- rozwidleń korytarzy,
- przejść między strefami pożarowymi,
- zejść i wyjść z klatek schodowych,
- skrzyżowań ciągów komunikacyjnych,
- długich przejść w obiektach magazynowych i handlowych.
W obiektach wielkokubaturowych, takich jak hale magazynowe czy centra logistyczne, oznakowanie dróg ewakuacyjnych powinno być dodatkowo analizowane pod kątem wysokości montażu, widoczności ponad regałami oraz możliwości odczytu z większych odległości.
Jak oznaczać gaśnice, hydranty i urządzenia PPOŻ
Drugim filarem oznakowania bezpieczeństwa jest właściwe oznaczenie sprzętu przeciwpożarowego i urządzeń służących do reagowania na zagrożenie. Dotyczy to nie tylko samych gaśnic i hydrantów, ale również wszystkich elementów, które muszą być szybko zlokalizowane przez użytkownika lub personel techniczny.
W praktyce szczególnie ważne jest czytelne oznaczenie:
- gaśnic przenośnych i przewoźnych,
- hydrantów wewnętrznych,
- ręcznych ostrzegaczy pożarowych,
- przeciwpożarowych wyłączników prądu,
- zaworów i punktów związanych z systemami ochrony pożarowej,
- drzwi przeciwpożarowych i stref pożarowych, jeśli wymagają tego warunki obiektu.
Najczęściej spotykane błędy w tej części oznakowania to:
- montaż znaku zbyt blisko urządzenia, przez co pozostaje on niewidoczny z dalszej odległości,
- umieszczenie gaśnicy lub hydrantu w miejscu osłoniętym przez zabudowę,
- brak oznaczenia urządzeń po zmianie aranżacji pomieszczenia,
- zbyt mała liczba oznaczeń w rozległych przestrzeniach magazynowych i produkcyjnych.
W obiektach o dużej powierzchni dobrze sprawdza się zasada podwójnej widoczności: oznaczenie powinno być czytelne zarówno z bliskiej odległości przy samym urządzeniu, jak i z dalszego punktu ciągu komunikacyjnego.
W praktyce warto również zwrócić uwagę na spójność oznaczeń w obrębie całego obiektu. Jeżeli część sprzętu jest oznaczona według jednego standardu, a część według innego, użytkownik może mieć problem z szybkim rozpoznaniem oznaczeń w sytuacji stresowej. Dlatego przy większych modernizacjach często lepszym rozwiązaniem jest uporządkowanie całej grupy oznaczeń, zamiast wymiany pojedynczych tablic „przy okazji”.
Oznakowanie w biurach, magazynach i obiektach użyteczności publicznej
Choć zasady bezpieczeństwa są wspólne, oznakowanie powinno być dostosowane do funkcji obiektu oraz sposobu jego użytkowania.
Biura i budynki administracyjne
W budynkach biurowych szczególne znaczenie mają:
- oznakowanie wyjść ewakuacyjnych i klatek schodowych,
- oznaczenie gaśnic, hydrantów i przycisków alarmowych,
- oznakowanie punktów pierwszej pomocy oraz AED,
- spójność oznakowania na wszystkich kondygnacjach,
- uwzględnienie pomieszczeń technicznych, serwerowni i archiwów.
W takich obiektach istotne jest to, że część użytkowników zna układ budynku, ale część – np. goście, klienci, kontrahenci – nie porusza się po nim na co dzień.
Hale magazynowe i centra logistyczne
W obiektach magazynowych i logistycznych dochodzi dodatkowo kilka czynników ryzyka:
- duża powierzchnia i wydłużone drogi komunikacyjne,
- wysokie składowanie,
- ruch wózków widłowych,
- strefy ładowania baterii,
- pomieszczenia techniczne i zaplecze serwisowe.
W takich obiektach oznakowanie powinno obejmować nie tylko drogi ewakuacyjne i sprzęt PPOŻ, ale również strefy zagrożeń, oznaczenia ostrzegawcze, oznakowanie organizacji ruchu oraz zasady poruszania się po obiekcie. Właśnie w takich przestrzeniach rośnie rola dobrze zaprojektowanego systemu oznakowania, który nie ogranicza się do ścian i drzwi, ale porządkuje również komunikację na poziomie posadzki i stref roboczych.
Obiekty użyteczności publicznej
W szkołach, urzędach, przychodniach, hotelach czy budynkach handlowych trzeba przyjąć założenie, że znaczna część użytkowników nie zna obiektu. Oznacza to większe znaczenie prostoty komunikatów, intuicyjnego rozmieszczenia znaków oraz ograniczenia zbędnych, rozpraszających tablic w kluczowych punktach ciągów komunikacyjnych.

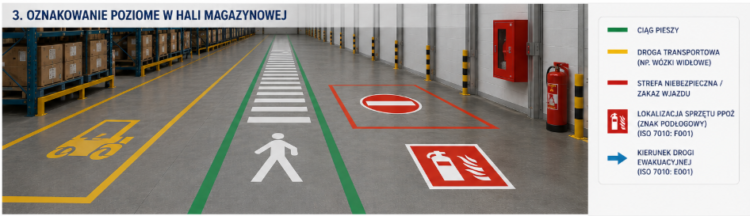

Znaki poziome i podłogowe jako uzupełnienie oznakowania pionowego
W nowoczesnych obiektach magazynowych, halach przemysłowych, centrach logistycznych, a coraz częściej również w większych obiektach usługowych, coraz większą rolę odgrywa oznakowanie poziome. Dotyczy to nie tylko linii wyznaczających ciągi komunikacyjne, ale również oznaczeń stref odkładczych, miejsc składowania, obszarów niebezpiecznych, punktów odkładania sprzętu czy tras ruchu wózków.
W takich przestrzeniach dobrze dobrane znaki poziome – podłogowe stanowią praktyczne uzupełnienie klasycznych oznaczeń pionowych i pomagają uporządkować ruch w przestrzeni roboczej. Jest to szczególnie ważne tam, gdzie bezpieczeństwo zależy nie tylko od prawidłowej ewakuacji, ale również od codziennej organizacji ruchu pieszego i transportowego.
Zastosowanie oznakowania podłogowego jest uzasadnione zwłaszcza wtedy, gdy w jednym obiekcie krzyżują się:
- trasy piesze,
- trasy ruchu wózków widłowych,
- strefy odkładcze i składowania,
- obszary z ograniczonym dostępem,
- miejsca, w których trzeba utrzymać drożność dojścia do hydrantów, gaśnic, wyjść lub urządzeń technicznych.
W praktyce oznakowanie poziome nie zastępuje znaków pionowych, ale dobrze z nimi współpracuje. W halach, magazynach i obiektach o dużej dynamice pracy często właśnie taki układ – pion + poziom – daje najlepszy efekt użytkowy.
Rozmiar, materiał i sposób montażu znaków
Skuteczność oznakowania zależy nie tylko od rodzaju znaku, ale również od parametrów technicznych i sposobu montażu. W praktyce przy doborze oznaczeń warto przeanalizować:
- odległość, z jakiej znak ma być odczytywany,
- wysokość pomieszczenia i skalę przestrzeni,
- rodzaj podłoża i sposób montażu,
- narażenie na uszkodzenia mechaniczne, wilgoć i zabrudzenia,
- warunki oświetleniowe,
- ryzyko zasłaniania oznaczenia przez wyposażenie obiektu.
W zależności od miejsca zastosowania wykorzystuje się m.in.:
- znaki w formie folii samoprzylepnej,
- tablice z tworzyw sztucznych,
- oznaczenia na płytach sztywnych,
- rozwiązania podwieszane,
- oznakowanie fotoluminescencyjne.
W biurach i częściach wspólnych budynków często wystarczają klasyczne oznaczenia ścienne, natomiast w halach, magazynach i strefach technicznych warto rozważyć większe formaty, montaż podwieszany lub oznakowanie dodatkowe w osi ciągów komunikacyjnych.
Warto też pamiętać, że w praktyce część oznakowania musi odpowiadać nie tylko na potrzeby ewakuacji i ochrony przeciwpożarowej, ale również na codzienną organizację pracy w obiekcie. Dotyczy to m.in. stref technicznych, pomieszczeń elektrycznych, rozdzielni, serwerowni czy obszarów o ograniczonym dostępie. W takich miejscach dobrym uzupełnieniem systemu bezpieczeństwa mogą być również znaki zakazu, stosowane wszędzie tam, gdzie trzeba jednoznacznie wskazać czynności niedozwolone lub ograniczyć dostęp do wybranych stref.
Znaki fotoluminescencyjne – kiedy warto je stosować
W części obiektów bardzo dobrym uzupełnieniem standardowego oznakowania są rozwiązania o podwyższonej widoczności po zaniku oświetlenia podstawowego lub w warunkach ograniczonej widoczności. W praktyce dotyczy to zwłaszcza oznaczeń montowanych w klatkach schodowych, korytarzach, przejściach ewakuacyjnych czy strefach technicznych, w których szybka orientacja po zaniku zasilania ma duże znaczenie.
W takich zastosowaniach warto rozważyć znaki przeciwpożarowe ISO 7010 oraz inne oznaczenia oparte na aktualnych standardach graficznych, szczególnie wtedy, gdy inwestor lub zarządca obiektu porządkuje oznakowanie po modernizacji, zmianie funkcji budynku albo wymianie starszych tablic na nowy, spójny system oznaczeń.
Rozwiązania oparte na aktualnych standardach są szczególnie przydatne w:
- klatkach schodowych,
- długich korytarzach,
- przejściach ewakuacyjnych,
- budynkach użyteczności publicznej,
- obiektach pracujących zmianowo,
- magazynach i halach, w których ważna jest orientacja po zaniku zasilania.
Audyt oznakowania w istniejącym budynku
W przypadku istniejących obiektów dobrym rozwiązaniem jest przeprowadzenie przeglądu oznakowania bezpieczeństwa – szczególnie wtedy, gdy budynek był przebudowywany, rozbudowywany, zmieniał funkcję lub modernizowano jego wyposażenie przeciwpożarowe.
Taki audyt warto oprzeć na kilku podstawowych pytaniach:
- Czy droga ewakuacyjna jest oznaczona w sposób ciągły – od miejsca przebywania użytkownika do wyjścia z budynku?
- Czy znaki nie są zasłonięte przez wyposażenie, reklamy, regały lub elementy instalacji?
- Czy wszystkie gaśnice, hydranty i urządzenia PPOŻ są łatwe do zlokalizowania z typowych punktów komunikacyjnych?
- Czy po przebudowie lub zmianie układu pomieszczeń zaktualizowano kierunki ewakuacji i oznaczenia urządzeń?
- Czy rozmiar znaków jest dopasowany do wielkości przestrzeni i odległości odczytu?
- Czy w budynku nie funkcjonują równolegle przypadkowe, niespójne systemy oznaczeń pochodzące z różnych okresów?
Już samo uporządkowanie oznakowania w kluczowych punktach obiektu – przy wyjściach ewakuacyjnych, hydrantach, gaśnicach, klatkach schodowych i głównych ciągach komunikacyjnych – może istotnie poprawić poziom bezpieczeństwa.
Oznakowanie bezpieczeństwa jako element szerszego systemu ochrony
Warto podkreślić, że oznakowanie nie działa w oderwaniu od pozostałych rozwiązań przeciwpożarowych. Jego skuteczność zależy od tego, czy jest spójne z:
- układem dróg ewakuacyjnych,
- rozmieszczeniem sprzętu przeciwpożarowego,
- instrukcją bezpieczeństwa pożarowego,
- planami ewakuacji,
- organizacją pracy i procedurami dla personelu,
- szkoleniami użytkowników obiektu.
Dobrze zaprojektowane oznakowanie nie zastąpi systemu sygnalizacji pożaru, gaśnic czy hydrantów, ale może znacząco poprawić skuteczność korzystania z tych rozwiązań w pierwszych minutach zagrożenia.
Najczęściej zadawane pytania (Q&A)
Czy samo oznaczenie wyjścia nad drzwiami wystarczy, aby droga ewakuacyjna była czytelna?
Nie zawsze. W budynkach o prostym układzie może to być wystarczające, ale w obiektach większych, wielokondygnacyjnych lub podzielonych na kilka stref konieczne są również znaki kierunkowe prowadzące użytkownika do wyjścia.
Jakie urządzenia PPOŻ powinny być oznakowane?
W praktyce oznacza się przede wszystkim gaśnice, hydranty, ręczne ostrzegacze pożarowe, przeciwpożarowe wyłączniki prądu oraz inne urządzenia istotne z punktu widzenia ochrony przeciwpożarowej obiektu.
Kiedy należy zweryfikować oznakowanie w budynku?
Za każdym razem, gdy zmienia się układ pomieszczeń, przebieg dróg ewakuacyjnych, lokalizacja sprzętu przeciwpożarowego lub funkcja części budynku.
Czy w magazynie wysokiego składowania obowiązują inne zasady doboru oznakowania?
Co do zasady wymagania dotyczące czytelności i funkcji znaków pozostają podobne, ale w takich obiektach większe znaczenie ma rozmiar oznaczeń, ich wysokość montażu oraz widoczność w długich ciągach komunikacyjnych.
Czy oznakowanie podłogowe może zastąpić klasyczne znaki pionowe?
Nie. Oznakowanie poziome najlepiej traktować jako uzupełnienie systemu bezpieczeństwa, szczególnie w halach, magazynach i obiektach o dużym natężeniu ruchu. Najlepszy efekt daje połączenie oznaczeń pionowych i poziomych.
Podsumowanie
Oznakowanie ewakuacyjne i przeciwpożarowe należy traktować jako jeden z praktycznych filarów bezpieczeństwa budynku, a nie wyłącznie obowiązkowy dodatek do odbioru obiektu. To właśnie ono pomaga użytkownikom zlokalizować wyjście ewakuacyjne, gaśnicę, hydrant czy przycisk alarmowy w momencie, gdy liczy się szybkość reakcji i czytelność komunikatu.
W nowych inwestycjach oznakowanie powinno być planowane równolegle z organizacją dróg ewakuacyjnych i rozmieszczeniem urządzeń bezpieczeństwa. W istniejących budynkach warto natomiast regularnie weryfikować, czy znaki nadal odpowiadają rzeczywistemu układowi obiektu i nie zostały z czasem zasłonięte, rozproszone lub zdeaktualizowane.
W praktyce dobrze zaprojektowany system oznakowania coraz częściej obejmuje nie tylko klasyczne znaki pionowe, ale również oznaczenia poziome, rozwiązania wspierające organizację ruchu w obiekcie oraz spójne oznaczenia urządzeń PPOŻ i stref technicznych. Dzięki temu oznakowanie przestaje być wyłącznie formalnym elementem wyposażenia, a staje się realnym narzędziem poprawiającym bezpieczeństwo użytkowników i organizację pracy w budynku.
