Patrząc na system elektroenergetyczny z dystansu, dostrzegamy jego analogię do ludzkiego układu sercowo-naczyniowego. Centralnie ulokowany generator – „serce” – jest otoczony głównymi i promieniowo rozproszonymi „tętnicami”, które przechodzą w cieńsze „żyły”, a wreszcie najodleglejsze „naczynia włosowate”. Podobnie funkcjonuje magistrala przesyłająca energię elektryczną z elektrowni do naszych domów i firm za pośrednictwem linii przesyłowych o różnej średnicy i długości.
Obecnie w Polsce energia elektryczna jest w większości dystrybuowana liniami napowietrznymi. Taki model jest szczególnie podatny na wpływ czynników zewnętrznych, zwłaszcza atmosferycznych, i nie gwarantuje wystarczającego poziomu niezawodności dostaw prądu. Dodatkowo brak jasno uregulowanego statusu prawnego dotyczącego służebności przesyłu, dostępu do infrastruktury czy dojazdu do linii przesyłowych prowadzi do licznych problemów społecznych oraz wydłuża czas reakcji na ewentualne awarie lub uszkodzenia.
Linie napowietrzne w sytuacjach konfliktowych mogą stać się celem działań sabotażowych, co grozi paraliżem społeczno-gospodarczym. W odpowiedzi na te wyzwania operatorzy sieci sukcesywnie zmieniają strategię, odwracając dotychczasowy trend i zastępując przewody napowietrzne (70%) ziemnymi liniami kablowymi (30%). Szacuje się, że do 2030 r. proporcje te ulegną odwróceniu: sieci kablowe stanowić będą 70%, a napowietrzne – zaledwie 30%.
Warto zwrócić uwagę na fakt, że w latach 70., kiedy budowano obecny system elektroenergetyczny, zakładano wyłącznie jednokierunkowy przepływ prądu. Nikt nie przewidywał wówczas rozwoju lokalnych źródeł generacji ani towarzyszących im transferów dwukierunkowych. W ostatniej dekadzie, dzięki zwiększonym nakładom inwestycyjnym i konsekwentnym działaniom remontowo-naprawczym, udało się wprowadzić wiele pozytywnych zmian. Mimo to wydaje się, że osiągnięte rezultaty wciąż nie odpowiadają w pełni rosnącym potrzebom wynikającym z tempa lokalnych przemian i wyzwań stawianych przez globalną gospodarkę.
>>> Trakcja S.A. w gronie strategicznych wykonawców PSE
>>> Porozumienia dotyczące energetyki kolejowej
>>> Wartość największych inwestycji energetyczno-przemysłowych w Polsce wynosi 633 mld zł

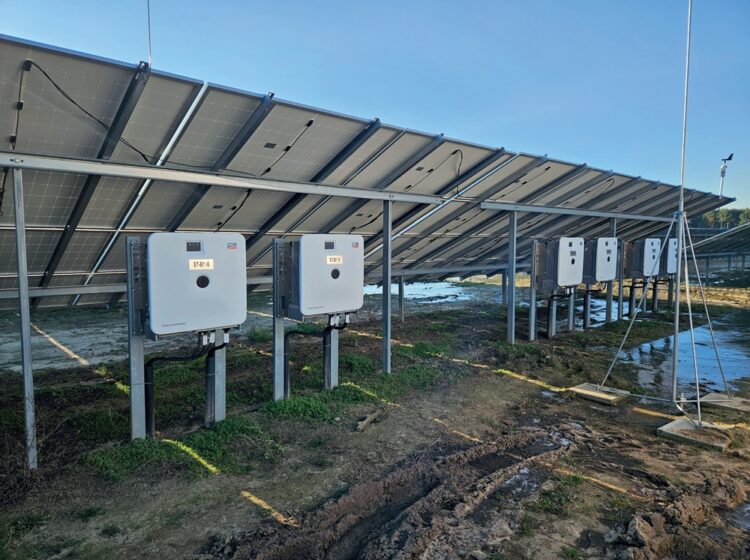

Fot. 1. Przekształtniki łańcuchowe DC/AC na farmie PV k. Wągrowca. Fot. autora
Transformacja energetyczna i jej wyzwania
Analizując obszary odnoszące gospodarcze sukcesy w Europie, można zauważyć, że kluczową rolę odgrywa inteligentna transformacja energetyczna. Mowa tu nie tylko o doraźnej budowie nowych sieci, ale przede wszystkim o nowoczesnych i niskoemisyjnych jednostkach wytwórczych, które zapewniają przewidywalną i stabilną pracę w systemie. Planuje się, że do 2036 r. udział najpopularniejszych źródeł OZE, takich jak fotowoltaika oraz energetyka wiatrowa na lądzie i morzu, wyniesie co najmniej 50% krajowego bilansu energetycznego. Nietrudno się domyślić, że w takiej sytuacji w okresach wyjątkowo niekorzystnych warunków meteorologicznych może wystąpić deficyt energetyczny. Warto więc już teraz przygotować się na taki scenariusz, np. poprzez magazynowanie energii pierwotnej lub skondensowanej energii wtórnej. Równocześnie według jednego scenariusza planuje się wycofanie z eksploatacji nawet do 50% źródeł konwencjonalnych, opartych na węglu kamiennym i brunatnym. Nadchodzące lata przyniosą prawdziwą rewolucję w proporcjach poszczególnych źródeł energii, a poza wyzwaniami przesyłowymi pojawią się także liczne bariery technologiczne.
Jednym z kluczowych wyzwań – obok zapewnienia ciągłości dostaw – będzie utrzymanie odpowiednich parametrów jakościowych energii elektrycznej, która zasilać będzie nasze urządzenia. Można to porównać do systemu krwionośnego człowieka, który zamiast jednego serca miałby kilka większych i mniejszych pomp starających się jednocześnie wyrównać ciśnienie i dostarczyć krew do wszystkich komórek organizmu. Brzmi skomplikowanie? Analogiczny schemat można znaleźć w strukturze pracy sieci elektroenergetycznej.

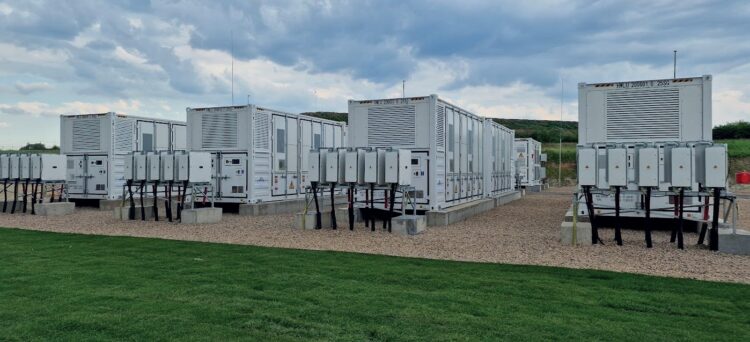

Fot. 2. Bateryjny magazyn dużej mocy, współpracujący z jednostką wytwórczą typu C. Fot. autora
Finansowanie i inwestycje w sektorze energetycznym
Wiemy już, że działania systemowe są niezbędne, a stabilność sieci będzie musiała zostać wsparta przez prywatnych i instytucjonalnych inwestorów. Dla nich zaangażowanie w ten sektor może stać się w przyszłości interesującym źródłem przychodów. Główną trudnością pozostaje jednak prowadzenie kalkulacji finansowych oraz budowanie biznesplanów w oparciu o niestabilne i podatne na spekulacje stawki rynkowe. Brakuje obecnie sztywnych zasad pozwalających na tworzenie wiarygodnych modeli inwestycyjnych, co znacznie zwiększa ryzyko podejmowania decyzji.
Aby zobrazować skalę problemu, warto wskazać, że szacunkowy nakład inwestycyjny na magazyn energii wynosi ok. 1 mln zł/MWh (stan na styczeń 2025 r.). Modelowy magazyn bateryjny o konfiguracji 10 MWe/25 MWh to wydatek rzędu 25 mln zł. Co więcej, jego trwałość, uzależniona od warunków pracy oraz liczby dobowych cykli, wynosi zaledwie 5–7 lat.

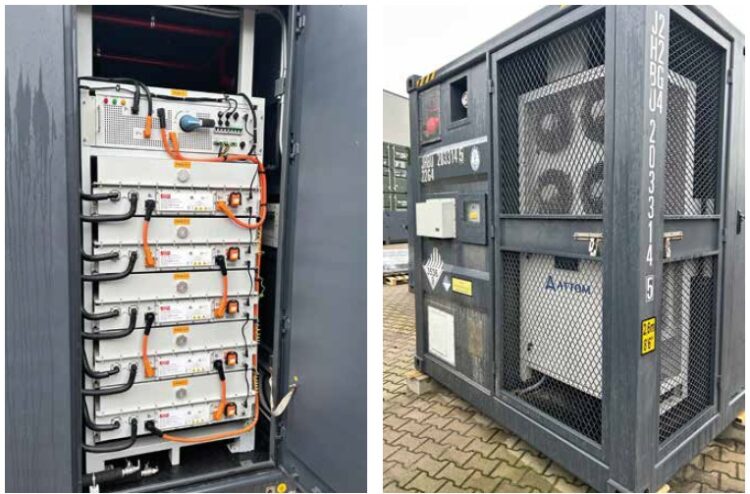

Fot. 3. Pojedyncza sekcja pakietu bateryjnego LFP/C, 3,2 V, 280 Ah Fot. 4. Chłodnica dla pakietów bateryjnych. Fot. autora
Impulsem do prywatyzacji sektora magazynowania energii może być wprowadzenie sztywnych, atrakcyjnych stawek rozliczeniowych regulowanych taryfą lub organizacja specjalnych aukcji dla zainteresowanych podmiotów. Może się jednak okazać, że niezbędna będzie dodatkowa stymulacja w postaci dotacji czy grantów na zakup początkowy lub preferencyjnych kredytów i ulg podatkowych. Wydaje się, że tego typu działania mogą wkrótce stać się kluczowym czynnikiem skalowalności oraz stabilności systemu.
Aby ta wizja się urzeczywistniła, wyzwania inwestycyjne muszą zostać podjęte zarówno przez operatorów sieci przesyłowych i dystrybucyjnych, jak i odbiorców posiadających instalacje odbiorczo-wytwórcze oraz komercyjnych producentów energii. Tylko kompleksowe podejście pozwoli na stworzenie elastycznego i odpornego na kryzysy systemu elektroenergetycznego, zdolnego sprostać wymaganiom przyszłości.
Elastyczność systemu i nowe modele zarządzania energią
Globalny system rozliczeń rynku energetycznego opiera się na modelu godzinowym, co oznacza, że ceny energii dynamicznie zmieniają się w ciągu doby. W praktyce prowadzi to do sytuacji, w której nadpodaż energii (bilans dodatni) skutkuje spadkiem cen, czasami nawet poniżej kosztów produkcji, a w skrajnych przypadkach do wartości ujemnych. W takich momentach wytwórcy zmuszeni są do ograniczenia produkcji lub nawet ponoszenia opłat za nadmiarową generację, jeśli nie mogą jej natychmiast zatrzymać.
Z kolei w momentach nagłego wzrostu zapotrzebowania (bilans ujemny), gdy odbiorcy zwiększają zużycie, system nie jest w stanie błyskawicznie zareagować. Konwencjonalne jednostki wytwórcze cechuje bowiem duża bezwładność, co oznacza, że niemożliwe jest ich szybkie dostosowanie do zmieniającego się popytu. Wówczas jedyną opcją pozostaje import energii z zagranicy, o ile sąsiednie kraje są skłonne do jej sprzedaży. W takich warunkach ceny rosną wykładniczo, tworząc możliwości zarobkowe dla krajowych podmiotów zdolnych do natychmiastowego dostarczenia energii.
To zjawisko, znane jako arbitraż cenowy, staje się coraz bardziej atrakcyjne, zwłaszcza dla bateryjnych magazynów energii. Jeszcze bardziej zaawansowanym rozwiązaniem jest wykorzystanie tzw. rezerw pierwotnych i wtórnych, polegające na pośredniej konwersji energii elektrycznej na inne formy, takie jak ciepło lub chłód technologiczny. W praktyce oznacza to, że nadwyżka energii wytworzonej w okresach niskich cen może być użyta np. do podwyższenia lub obniżenia temperatury czynnika wykorzystywanego w procesach technologicznych. Dobrym przykładem tego podejścia jest zrealizowany przez autora projekt dla grupy mroźni składowych. Kluczowym elementem była fotowoltaiczna instalacja dachowa dostosowana do mocy zainstalowanych urządzeń odbiorczych. System został zaprojektowany w sposób autonomiczny, co pozwoliło na precyzyjne dopasowanie dobowej siatki zużycia energii. Aby zwiększyć efektywność, mroźnia została wyposażona w zaawansowaną aparaturę kontrolno-pomiarową, umożliwiającą analizę danych i optymalizację algorytmów sterujących. Wykorzystano metody analizy statystycznej oraz szeregi Fouriera, aby nauczyć sztuczną inteligencję zarządzania pracą układu chłodniczego. Dzięki temu nadwyżki energii mogły być efektywnie wykorzystywane do zwiększania zdolności chłodniczej mroźni, co pozwoliło na późniejsze odzyskanie tej energii bez konieczności pobierania jej z sieci.
Magazyny energii pełnią także kluczową rolę w poprawie jakości parametrów systemowych energii elektrycznej, zwłaszcza w sieciach dystrybucyjnych z dużą liczbą odbiorców rozproszonych. Mogą również wspierać odbudowę systemu elektroenergetycznego po awariach. Najmniej popularnym, ale potencjalnie przełomowym zastosowaniem magazynów są tzw. wyspy energetyczne – niewielkie, autonomiczne jednostki zasilające odległych odbiorców przez krótki czas. Ich największą zaletą jest możliwość funkcjonowania w układach zamkniętych, bez konieczności podłączania do linii dystrybucyjnych, co znacznie redukuje koszty oraz zwiększa mobilność systemu.
Przyszłość energetyki bez wątpienia należy do elastycznych i inteligentnych rozwiązań pozwalających na maksymalne wykorzystanie dostępnych zasobów. Skalowalne technologie magazynowania energii, inteligentne zarządzanie popytem oraz rozwój modeli biznesowych opartych na dynamicznych strategiach rynkowych to kluczowe elementy nadchodzącej transformacji energetycznej.
Modelowy system elektroenergetyczny powinien mieć trzy kluczowe cechy. Pierwsza to stabilność – minimalna wrażliwość na nagłe zmiany zapotrzebowania na prąd w systemie. Mówimy tutaj głównie o istnieniu inteligentnych algorytmów autoregulacyjnych, gdzie procesy stabilizacyjne odbywają się płynnie i w pełni automatycznie. Druga cecha to skalowalność, której możemy przypisać zdolność do wielowątkowej rozbudowy mającej na celu przesył i dystrybucję prądu do nowych odbiorców, bez wpływu na jakość energii, jaka dociera do dotychczasowych jej użytkowników. Oznacza to, że przyłączanie nowych odbiorców lub wytwórców nie ma wpływu na cały, wspólny system. Ostatnia cecha to bezpieczeństwo. Jest to szczególnie wrażliwy obszar, gdyż w głównej mierze od niego zależy powodzenie projektu nowoczesnego modelu systemu elektroenergetycznego. Spójrzmy na ten fragment zagadnienia z nieco większej perspektywy. Wypracowanie co najmniej dwóch pierwszych umiejętności wymaga wdrożenia dziesiątek superkomputerów i setek mikromaszyn, komunikujących się ze sobą za pośrednictwem zewnętrznej sieci, np. internetu. Co by się mogło stać w sytuacji, gdy grupa nieprzychylnych ludzi zakłóci pracę systemu? Zapewne istnieje wiele scenariuszy wydarzeń i odpowiadających im reakcji, które przy zachowaniu odpowiedniej uwagi w obszarze cyberbezpieczeństwa oraz higieny pracy pozwalają nam spać spokojnie.

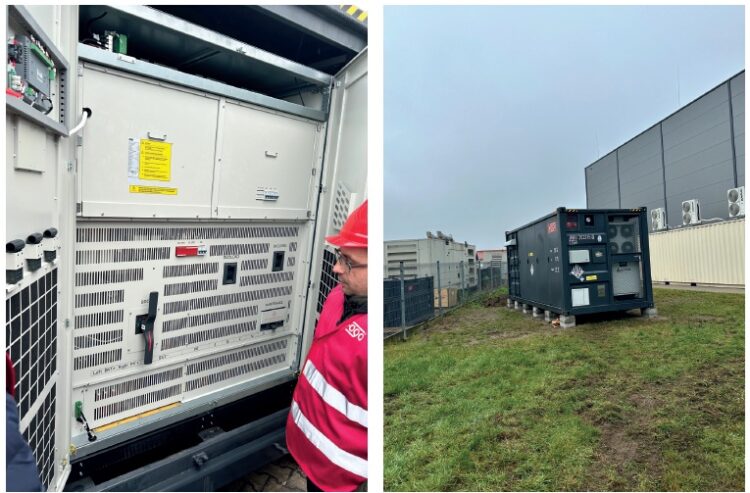

Fot. 5. Centralny przekształtnik DC/AC Fot. 6. Pilotażowy magazyn energii w Wilkowicach k. Leszna. Fot. autora
Głównym bodźcem do podjęcia jakichkolwiek działań o charakterze inwestycyjnym jest wymiar finansowy, szczególnie w sytuacji działań podmiotów komercyjnych. W tym przypadku poza nim jest jeszcze drugie dno – modelowanie mikrosystemu elektroenergetycznego. Chodzi o to, by osiągnąć maksymalny zysk w długim horyzoncie, a do tego potrzebna jest przecież niezawodna makrosieć. Metod na korzystne profilowanie układów odbiorczych jest wiele i zależą one głównie od charakteru obiektu oraz harmonogramu dobowej pracy. Pewnie nie istnieje jeden model, którego multiplikowanie przyniesie zawsze korzystny rezultat ekonomiczny. W gruncie rzeczy nadrzędnym celem inwestycji jest przecież obniżenie kosztów operacyjnych w obszarze procesów technologicznych lub produkcyjnych. Nie inaczej sytuacja ma się w układach typowo wytwórczych, gdzie podejmowane jest ogromne ryzyko polegające na optymalnym arbitrażu cenowym w taki sposób, aby różnica pomiędzy przychodami z tytułu energii oddanej przez magazyn energii do sieci była jak największa względem kosztu energii pobranej, niezbędnej do procesu ładowania. Szacuje się, że w pierwszych latach funkcjonowania systemu wyposażonego w zdecentralizowane, komercyjne magazyny energii zyski operacyjne będą najwyższe, a dobowa zmienność cen prądu będzie nadal mieć miejsce. Prawdopodobnie z czasem krzywa dobowej ceny prądu zacznie się wypłaszczać i będzie bardziej przewidywalna, z korzyścią dla wszystkich użytkowników sieci. Być może wtedy konkurencyjność naszej rodzimej gospodarki na arenie co najmniej europejskiej zdecydowanie wzrośnie.

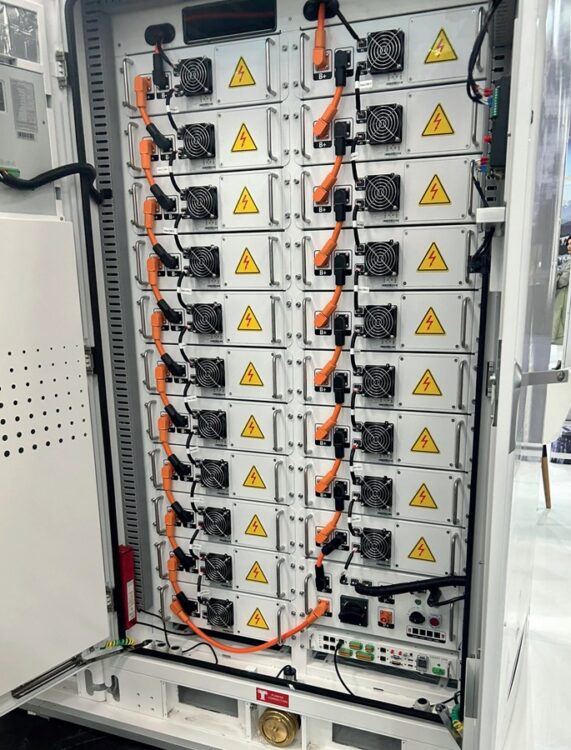

Rys. 7. Kaskadowy stos bateryjny z celkami LFP 314Ah. Fot. autora
Przyszłość systemu energetycznego
Należy pamiętać, że stabilna, skalowalna i bezpieczna energetyka to jeden z filarów zdrowej gospodarki. Obecnie większość funkcjonujących w systemie jednostek pozostaje w rękach podmiotów publicznych, jednak sektor prywatny dynamicznie nadrabia dystans i jeśli ten trend się utrzyma, dotychczasowa proporcja może ulec zmianie. W perspektywie nadchodzących lat może się wręcz okazać, że układ sił się odwróci. Nie sposób pominąć istotnych wpływów budżetowych wynikających z opodatkowania procesów wytwarzania, handlu i dystrybucji energii elektrycznej. Jak widać, ta gałąź gospodarki jest wyjątkowo podatna na błędne decyzje oraz nieefektywne zarządzanie dostępnymi zasobami.
Ostatecznie jednak kluczowe znaczenie mają nie tylko uwarunkowania systemowe, lecz również koszty energii dla odbiorców końcowych. To one znajdują się na przeciwległym biegunie wobec problemu ubóstwa energetycznego. Tani prąd to nie tylko niższe rachunki, ale także większa niezależność gospodarcza kraju, który staje się odporniejszy na naciski dyplomatyczne i polityczne w sferze międzynarodowej.
Optymalnie zbilansowany system elektroenergetyczny to taki, w którym proporcje pomiędzy poszczególnymi jednostkami wytwórczymi oraz wielopoziomowe magazyny energii są precyzyjnie zaplanowane i efektywnie zarządzane. Ostatecznie chodzi o to, by właściwie wyważyć koszty pozyskiwania prądu względem realnych możliwości i politycznych priorytetów. Obrany kierunek zmian wydaje się interesujący – pozostaje nam świadoma obserwacja z pełnym przekonaniem, że nie mamy do czynienia z rewolucją, lecz z potrzebną i dobrze zaplanowaną ewolucją energetyczną.
mgr inż. Tomasz Piotrowiak
