Wykonujemy fundamenty specjalne i pale głównie w technologii FRANKI Nowej Generacji, a także pale typu ATLAS, pale w rurach typu BSP, kolumny żwirowe, żwirowo-betonowe, betonowe typu FRANKI. Tworzymy koncepcje i projekty palowania oraz fundamentów.
Pale FRANKI NG
Pale FRANKI Nowej Generacji to żelbetowe pale przemieszczeniowe formowane w gruncie. Mogą być stosowane jako element posadowienia w bardzo zróżnicowanych warunkach gruntowych przy budowie obiektów tj.: budynki biurowe i przemysłowe, drogi i mosty, doki stoczniowe, trasy dźwigowe i siłownie wiatrowe. Szczególnie dobrze spełniają swoje zadanie tam, gdzie zachodzi potrzeba przejęcia dużych obciążeń lub tam, gdzie nośny grunt znajduje się na dużej głębokości. Istnieje możliwość stawiania ich w pionie, jak również pochylonych w proporcji 4:1. Rozbudowana stopa umożliwia użycie ich jako pali kotwiących.
Pale FRANKI NG są wykonywane według norm DIN 1054 i DIN EN 12699.
Zalety pali FRANKI NG:
– możliwość kontroli nośności w trakcie ich wykonywania – w tym korekta warunków gruntowych, która polega na zwiększeniu objętości stopy pala lub wykonaniu poduszki żwirowej
– krótszy czas wykonywania w stosunku do pali wielkośrednicowych
– szybkie przejęcie nośności bez konieczności zrealizowania osiadań (mobilizacja pełnej nośności przy niewielkich osiadaniach)
– równomierne osiadania dla wszystkich pali w obrębie jednej podpory – eliminacja nierównomierności osiadań podpory
– równomierny rozkład naprężeń w stopie fundamentowej (ze względu na porównywalne nośności wszystkich pali)
– brak gruntu do utylizacji
– możliwość przenoszenia dużych sił poziomych poprzez wykonanie pali kozłowych.
Proces wykonywania pali
Wykonanie pali
Pale FRANKI NG są wykonywane metodą dynamiczną przy zastosowaniu rury prowadzącej wielokrotnego użytku.
Na początku tego procesu, rura prowadząca zostaje zakorkowana warstwą betonu lub żwiru, a następnie uderza się w nią swobodnie opadającym ubijakiem, powodującym pogrążanie rury w grunt.
Ilość uderzeń na metr zagłębienia rury (posuw rury) określa pracę, która odzwierciedla nośność danego gruntu.
Po osiągnięciu odpowiedniej głębokości zaczyna się formowanie stopy pala poprzez odpowiednie ubijanie betonu. Po jej uformowaniu wprowadzany jest do rury kosz zbrojeniowy i rozpoczynany proces betonowania trzonu.
Nośności pali FRANKI NG – wartości charakterystyczne
|
WCISKANIE
|
||
|
Średnica
|
Grunty
|
Grunty
|
|
[mm]
|
[kN]
|
[kN]
|
|
420
|
1800
|
1400
|
|
510
|
2200
|
1800
|
|
560
|
2800
|
2200
|
|
610
|
3500
|
2600
|
|
WYCIĄGANIE
|
||
|
Średnica
|
Grunty
|
Grunty
|
|
[mm]
|
[kN]
|
[kN]
|
|
420
|
700
|
500
|
|
510
|
900
|
700
|
|
560
|
1000
|
800
|
|
610
|
1100
|
900
|
Wpływ na środowisko
– Podczas stawiania pali nie zachodzi potrzeba usuwania materiału, gdyż zostaje on całkowicie zagęszczony w trakcie całego procesu.
– Pale FRANKI NG są sprawdzonym sposobem posadowienia nawet na wyjątkowo trudnych, a także skażonych podłożach.
– Zastosowanie rury prowadzącej sprawia, że proces wykonywania pali jest ubogi w emisję hałasu, co umożliwia jego zastosowanie w bezpośrednim sąsiedztwie istniejących już zabudowań.
FRANKI SK Sp. z o.o.
ul. Jasnogórska 44
31-358 Kraków
tel. 12 622 75 60 (62)
faks 12 622 75 70
info@frankipolska.pl
www.frankipolska.pl

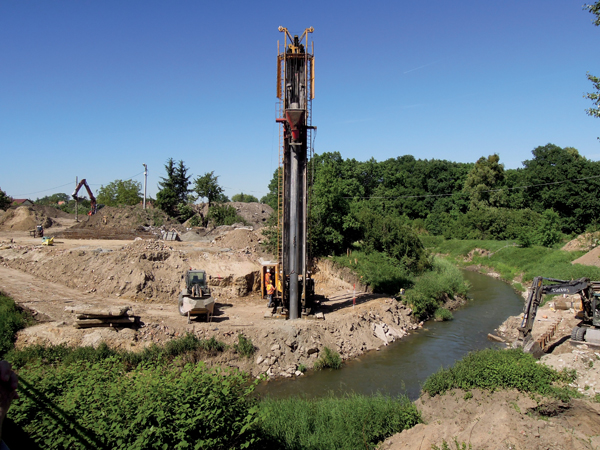

Wykonywanie pali FRANKI NG pod budowę mostu we Wrocławiu, źródło: archiwum FRANKI SK Sp. z o.o.

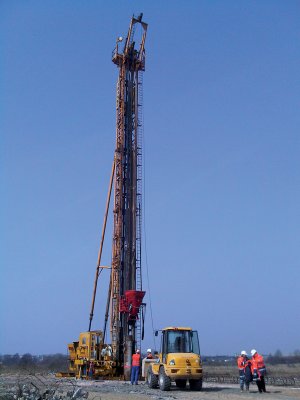

Wykonywanie 30-metrowych pali FRANKI NG, źródło: archiwum FRANKI SK Sp. z o.o.

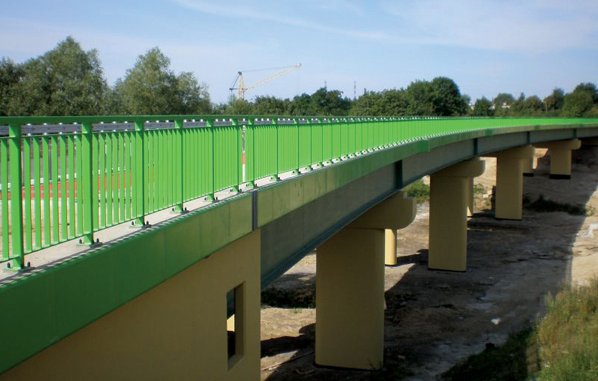

Most w Skorogoszczy, źródło: archiwum FRANKI SK Sp. z o.o.
Most nad Babicą w Elblągu, źródło: archiwum FRANKI SK Sp. z o.o.

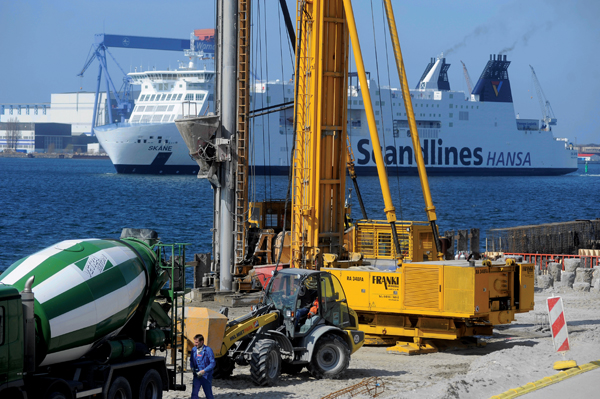

źródło: archiwum FRANKI SK Sp. z o.o.
