Ściany skrępowane stosuje się powszechnie nie tylko na terenach objętych wpływami sejsmicznymi, ale przede wszystkim z konieczności zwiększenia odporności na zarysowania i sztywności, a także zapewnienia integralności konstrukcji, nawet w sytuacjach wyjątkowych. W pracy przedstawiono autorską propozycję algorytmu sprawdzania nośności na ścinanie jednopolowej ściany skrępowanej przy zastosowaniu metody kratownicowej S-T. Opracowany algorytm jest kompatybilny z modelem wyznaczania sztywności oraz rozdziału obciążeń i zgodny z europejskimi normami projektowania EN 1996-1-1:2010 oraz projektu Eurokodu 6 (prEN 1996-1-1:2017).
W pierwszej połowie XX w. przez pewien czas używano wymiennie terminów „mur wypełniający” (infilled masonry) i ,,mur skrępowany” (confined masonry), co wynikało z technologii wykonania. Wzmocnienie muru z wykorzystaniem szkieletu (drewnianego, betonowego) skonstruowanego przed lub po wykonaniu muru zostało zastosowane do odbudowy murowanych budynków na początku XX w., po serii tragicznych w skutkach trzęsień ziemi w Europie, Azji i USA [1], natomiast trudno jednoznacznie stwierdzić, kiedy rozpoczęto badania eksperymentalne tego typu konstrukcji. Z technologicznego punktu widzenia badania i analizy rozpoczęto równolegle z badaniami ścian wypełniających szkielety, które datowane są na przełom lat 40. i 50. XX w.
W stosunku do muru wypełniającego szkielet wprowadzenie skrępowania zmienia zasadniczo postać deformacji konstrukcji. W murze wypełniającym szkielet [2] deformujący się szkielet działa na wypełniający mur przez naroża (rys. 1a). Z kolei w murze skrępowanym [3] deformacja konstrukcji jest zbliżona do deformacji ściany bez skrępowania, z tym że wypadkowa sił rozciągających zostaje przejęta przez zbrojenie pionowych rdzeni (rys. 1b).
Współpraca muru z elementami krępującymi istotnie wpływa na mechanizm zarysowania i sposób zniszczenia konstrukcji [4]. W początkowej fazie obciążenia poziomego, aż do chwili zarysowania (Fcr), konstrukcja skrępowanego muru pracuje w sposób sprężysty, a sztywność jest największa. Wzrost obciążenia powoduje zarysowanie wypełnienia murowego i degradację sztywności. Faza postsprężysta trwa od chwili zarysowania aż do chwili osiągnięcia maksymalnego obciążenia (Fmax). Przy maksymalnym obciążeniu wzdłuż przekątnej muru występują: liczne rysy w obrębie naroży muru oraz dominująca rysa biegnąca wzdłuż całej przekątnej ściany. Powstają rysy wzdłuż rozciąganego, żelbetowego rdzenia oraz pod ryglem. Poziome rysy giętne mogą pojawić się również w rozciąganych i zginanych obszarach rdzenia żelbetowego. W fazie osłabienia (zniszczenia) dalszy wzrost obciążenia powoduje wyraźną degradację sztywności związaną z podziałem muru na dwie niezależnie pracujące, trójkątne tarcze i ze zniszczeniem rozciąganego naroża ramy. O granicznym obciążeniu (Fu) ściany decydują tylko siły tarcia w rysie (aggregate interlocking) oraz zazębiania się zbrojenia w narożu rygli i rdzeni (dowel action).
>> Mury skrępowane – cz. I: Obliczanie sztywności ścian metodą kratownicową
>> Mury skrępowane – ustalenia ogólne i normowe
>> Konsekwencje zmiany materiału ścian nośnych w budynku jednorodzinnym

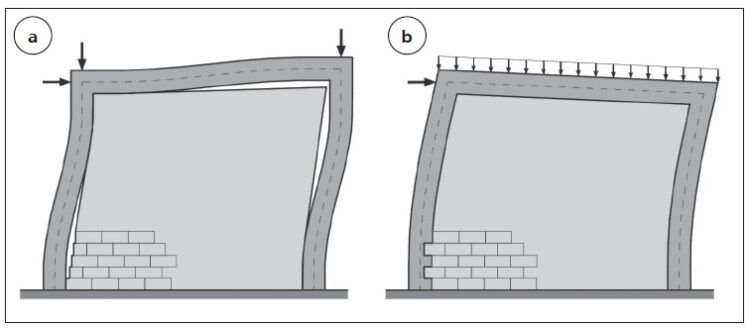

Rys. 1. Porównanie deformacji ściany usztywniającej przy różnych warunkach brzegowych [2, 3]: a) ściana wypełniająca szkielet, b) ściana skrępowana. Rys. Radosław Jasiński
Mur skrępowany jest na tyle złożoną konstrukcją, że ma wiele cech wspólnych z tradycyjną konstrukcją murową niezbrojną lub zbrojoną, a także z murem wypełniającym szkielet. Wystarczy zauważyć, że w fazach sprężystej i postsprężystej odkształcona postać muru skrępowanego jest podobna do muru zbrojonego pionowo, z tym że wypadkowa rozciągań przejmowana jest przez skupione w rdzeniu zbrojenie, a nie przez zbrojenie pionowe w murze. Jednocześnie wyraźnie generowany jest ściskany krzyżulec biegnący zgodnie z kierunkiem przekątnej muru, a w tym wypadku mur skrępowany wykazuje podobieństwo do muru wypełniającego szkielet. Z tych powodów modele teoretyczne nośności na obciążenia poziome (ścinanie) murów skrępowanych budowane są przy uwzględnieniu obserwowanego dualizmu pracy muru.
W dalszej części artykułu:
Podejścia teoretyczne do zachowania muru skrępowanego
Ustalenia Eurokodu 6
Polskie normy i przepisy poprzedzające Eurokod 6
Ustalenia norm FEMA 306 i FEMA 274
Algorytm określania sztywności metodą S-T
Nośność ściskanego krzyżulca murowego
Nośność na rozciąganie żelbetowego rdzenia
Cały artykuł dostępny jest w numerze 6/2025 miesięcznika „Inżynier Budownictwa”.
prof. dr hab. inż. Radosław Jasiński
Politechnika Śląska, Wydział Budownictwa
dr inż. Krzysztof Grzyb
Politechnika Śląska, Wydział Budownictwa
