BIM jako nowy standard projektowania sieci zewnętrznych

04.06.2018

Praca w BIM-ie, szczególnie na początku, może się wydawać trudniejsza i bardziej skomplikowana niż praca w zwykłym CAD-zie.



STRESZCZENIE

BIM jako nowy sposób projektowania i nowe podejście do tworzenia inwestycji zadomowił się już w Europie, a pierwsze projekty są już realizowane w Polsce. Rozwój tej technologii i trendy w dziedzinie budownictwa pokazują, że prędzej czy później, aby się liczyć na rynku, każde biuro będzie musiało przejść przez etap zmian i dostosować swoją pracę do standardów BIM. Projekty terenu czy sieci zewnętrznych, choć często pomijane w wypowiedziach i publikacjach związanych z parametrycznym modelowaniem, również są w technologii BIM wykonywane. Tworzenie inteligentnego modelu sieci otwiera nowe możliwości i usprawnia prace nad daną inwestycją.



ABSTRACT

BIM as a new way of designing and a new approach to creating building investment has already made itself at home in Europe and the first projects are already being implemented in Poland. The development of this technology and trends in the field of construction clearly show that sooner or later, to be able to play a part in the market, each office will have to go through a stage of change and adapt its work to BIM standards. Terrain projects or external networks, although often omitted in statements and publications related to parametric modeling, are also performed in BIM technology. Creating a smart network model opens up new possibilities and streamlines work on a given investment.



Rozwój oprogramowania w branży budowlanej od kilku lat wyraźnie zmierza w kierunku technologii BIM. Początkowo skupiała się ona przede wszystkim na budynku i tym, co jest z nim związane. Architektura, konstrukcja i instalacje wewnętrzne tworzą pełny rzeczywisty model budynku i pozwalają na przeprowadzanie wielu analiz, zestawień i obliczeń. Przekłada się to na dużo mniejszą ilość kolizji i zmian na etapie budowy, za czym idzie zmniejszenie jej kosztów, a przede wszystkim czasu jej trwania.

W obiektach sieci zewnętrznych zasady projektowe i wykonawcze są bardzo podobne, więc i system projektowania obiektowego powinien się w tej dziedzinie budownictwa przyjąć. Oczywiście są już firmy projektujące infrastrukturę zewnętrzną, które korzystają z dobrodziejstw BIM-u, szczególnie przy większych i bardziej skomplikowanych obiektach; mniejsze rzadziej wykonywane są w technologii parametrycznego wstawiania obiektów. Powodów jest kilka, ale głównie wynika to z niewiedzy projektantów i właścicieli biur. Brak znajomości systemu BIM czy odpowiedniego oprogramowania wywołuje strach przed wdrożeniem go w biurach. Wiąże się to z kosztami, które nie od razu przełożą się na wymierne zyski. Trzeba przewidzieć też środki na szkolenia pracowników i stworzenie stanowiska specjalisty koordynatora. Taka osoba będzie potrzebna przy większych projektach i pomoże w komunikacji między inwestorem, wykonawcą a wszystkimi projektantami różnych branż. Same szkolenia nie gwarantują jednak sukcesu - projektanci muszą się przestawić również mentalnie i zrozumieć, jakie zalety ma możliwość rzeczywistego modelowania budynku.

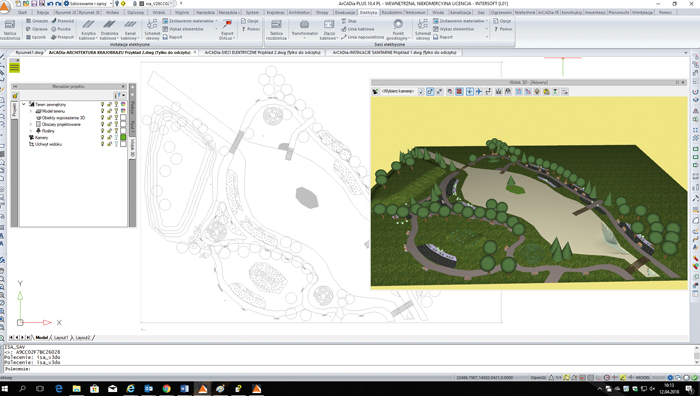

Rendering 3D projektu osiedla
