Potrzeba stosowania drenażu dotyczy głównie budynków podpiwniczonych, budowanych w trudnych warunkach gruntowo-wodnych, oraz usytuowanych na zboczach wzgórza. Zdarza się również, że zmiana warunków wodnych powoduje podniesienie poziomu wód gruntowych, które zaczynają zagrażać istniejącym, dotychczas suchym obiektom.
Podstawowym elementem drenażu jest warstwa filtracyjna wykonana z gruboziarnistego kruszywa. Jej zadaniem jest zapewnienie swobodnego przepływu wody gruntowej oraz opadowej do układu rur drenażowych i dalej do odbiornika, np. rowu melioracyjnego, studni chłonnej, systemu rozsączającego, stawu. Drenaż musi być ułożony z odpowiednim spadkiem (ok. 0,5%) tak, aby zapewnić swobodne odprowadzenie wody w kierunku planowanego odpływu.
Poprawnie zaprojektowany i wykonany drenaż obniża zwierciadło wody gruntowej do poziomu usytuowania rur drenażowych oraz skutecznie odprowadza ją z otoczenia budynku, zapewniając mu ochronę przed zawilgoceniem. Należy przy tym pamiętać, że pomimo wykonania drenażu konieczna jest właściwa hydroizolacja ścian piwnic. Uwaga! Nie należy umieszczać rur drenażowych poniżej poziomu posadowienia budynku (wyjątkiem jest tzw. drenaż odsunięty – oddalony od budynku o 2–3 m).
WARSTWA FILTRACYJNA

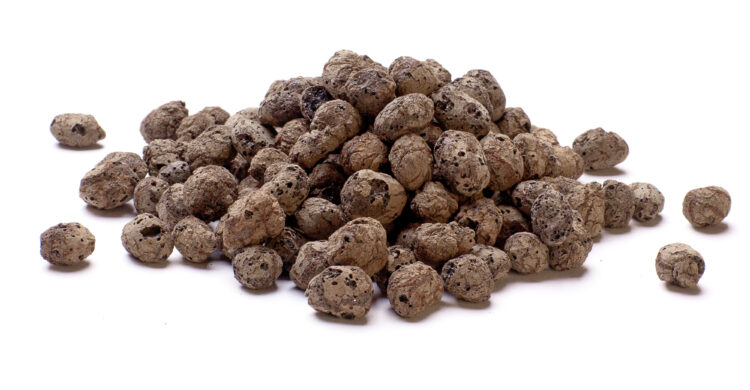

Doskonałym materiałem do wykonania warstwy filtracyjnej jest Leca® KERAMZYT budowlany L. Jest to lekkie kruszywo ceramiczne o uziarnieniu
8–20 mm, które charakteryzuje się wysokim współczynnikiem filtracji k = 3,33⸳10-2m/s.
Dodatkowym atutem keramzytu jest jego wysoka izolacyjność cieplna, która pozwala połączyć funkcję drenażową z izolacją termiczną. Jest to jednocześnie materiał lekki, ok. 6 razy lżejszy od żwiru, dzięki czemu łatwiejsza jest sama praca z nim i jego transport.

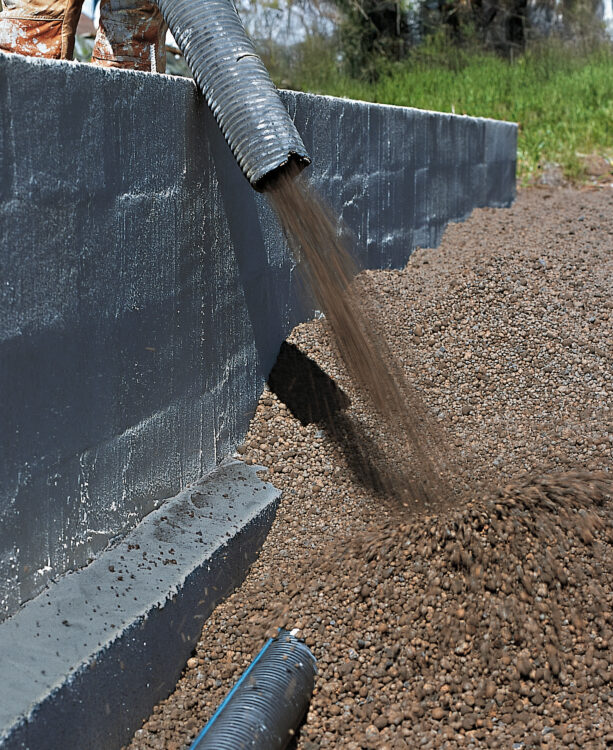

Wykonanie drenażu polega na zrobieniu wykopu, który wykłada się geowłókniną separacyjną, oddzielającą grunt rodzimy od warstwy filtracyjnej, aby uniknąć zamulania drenażu przez drobne, spławialne cząstki gruntu. Następnie na dnie wykopu wysypuje się ok. 10 cm kruszywa keramzytowego, na nim układa się rury drenażowe z zachowaniem odpowiednich spadków, a wykop wypełnia się Leca® KERAMZYTEM budowlanym L. Układa się go warstwami grubości ok. 30 cm, które każdorazowo należy zagęścić przy użyciu ręcznego ubijaka z płytą o wymiarze 40 x 40 cm. Na koniec warstwę filtracyjną przykrywa się geowłókniną, wykonuje się podsypkę i układa nawierzchnię.
PRZYKŁADY ROZWIĄZAŃ
Drenaż opaskowy
Wykonuje się go po obrysie budynku, wzdłuż ław fundamentowych. Rury drenażowe układane są zazwyczaj tuż przy ławach fundamentowych, poniżej izolacji poziomej ścian fundamentowych lub piwnic, ale bezwzględnie powyżej poziomu posadowienia obiektu.
Drenaż budynku na zboczu
Wykonanie drenażu budynku położonego na zboczu powinno być traktowane jako konieczne, i to bez względu na rodzaj występującego gruntu. Istnieje bowiem poważne ryzyko zatrzymywania się spływającej wody wzdłuż ściany fundamentowej obiektu. W tych okolicznościach zagrożenie to nie tylko ryzyko zawilgocenia elementów budowli, ale przede wszystkim namakanie gruntu. Może to spowodować nadmierne osiadanie budynku, a w skrajnym przypadku nawet jego osunięcie. Aby się przed tym uchronić, wystarczy od strony wzniesienia wykonać drenaż.
PLANUJ DRENAŻ Z ROZWAGĄ!
W przypadku planowania drenażu istniejących obiektów należy mieć świadomość, że w niektórych sytuacjach zmiana warunków wodnych zmienia
nośność gruntu (dotyczy to głównie gruntów spoistych) w obrębie posadowienia fundamentów, co może doprowadzić do uszkodzenia budynku.
